住宅設計のAR活用｜施主との比較検討で確認したいこと
「この窓から隣家がどのくらい見えるか」。平面図を見ても、現地での見え方まではつかみにくい。建築予定地でタブレットをかざし、窓の位置や大きさをAR（拡張現実）で重ねれば、施主と設計者が同じ場所に立って話せる。住宅設計のARは、完成像を見せるためだけでなく、図面では判断しづらい点を確かめる道具になる。
ARで確認しやすくなること
ARは、カメラに映る敷地や部屋に住宅モデルや設備を重ねて表示する。周囲を仮想空間に置き換えるVRと違い、実際の場所を見ながら検討できる。寸法の数字だけでは暮らしぶりを想像しにくい場面で使いやすい。
- 新築の敷地：建物の配置、玄関までの動線、庭と窓の関係を現地で共有する。

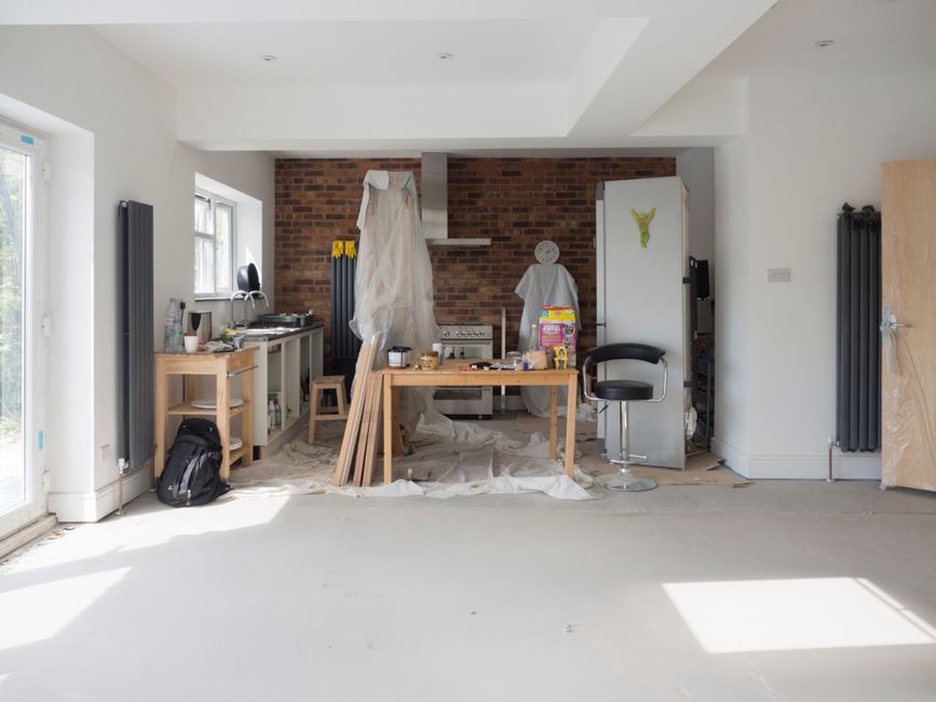

- 室内の検討：キッチンや収納を実際の高さに近い表示で重ね、通路幅や扉の開き方を確かめる。
- 改修の提案：既存の壁や床を見ながら、設備更新後の位置関係を説明する。
ただ、画面上で「置ける」ことと、実際に施工できることは別だ。配管経路や構造、法規、必要な離隔は図面や現地調査で確認する。ARで見えたものを設計条件の根拠にするのではなく、何を詳しく調べるべきかを洗い出すために使いたい。
プレゼンは「完成予想」より比較に使う
外壁の色違いを次々に見せても、判断材料が増えるとは限らない。玄関位置を比べるなら、道路からの入りやすさ、雨の日の移動、室内への視線など、見る項目を先に決めておく。案Aと案Bを同じ立ち位置から表示すれば、好みの話と使い勝手の話を分けやすい。
打ち合わせ前に表示条件をそろえる
モデルには、基にした図面の版を明示する。窓寸法だけが新しく、外壁の位置は旧案のままでは、施主も設計者も判断を誤りかねない。担当者は対象階や天井高、設備寸法を確認し、施主には「今日は窓と家具の関係を見る」といった確認範囲を伝えておく。決定事項と保留事項は、AR画面を見た印象だけで済ませず、使用した図面の版とともに記録する。施主との連絡で何を残すかは、施主との対話ツールで返信速度より重視したい設計とも共通する。
現地での位置ずれを前提にする
ARの表示精度は、端末のセンサーや周囲の明るさ、床・壁の特徴、位置合わせの方法で変わる。広い屋外の敷地では、歩いているうちにモデルがずれて見えることもある。数センチの差が問題になる家具の納まりや隣地境界を、画面だけで判断してはいけない。
工務店が施主に見せるなら、まず基準となる位置と向きを決め、その場で確認する項目を選ぶ。別の方向へ移動したら、位置合わせをやり直す。通路幅は実測し、窓の高さは図面と照合するなど、ARと実測の役割を分けて説明したい。日照や眺望についても、画面の見た目だけで季節や時刻ごとの状態を保証することはできない。
小規模な住宅会社で始めるなら
初めから住宅全体を高精細に再現する必要はない。既存の3D設計データを使い、「配置計画」や「キッチン周り」など一つの判断場面に絞れば、準備や更新にかかる手間も見えやすい。機器やアプリを選ぶ前に、普段の設計ソフトからモデルを書き出せるか、寸法や素材が正しく引き継がれるか、修正時は誰が更新するかを確認しておく。
- 施主が図面では判断しにくい箇所を一つ選ぶ。
- 表示に必要な寸法とモデルの版を確定する。
- 社内で現地表示を試し、位置ずれや読み込み時間を確認する。
- 打ち合わせでは比較条件をそろえ、判断結果を図面や議事録に残す。
施主に自宅でARを試してもらう場合は、端末ごとの対応状況だけでなく、室内映像を保存・共有する場合の扱いも説明する。家族の端末で同じモデルを開けないこともあるので、確認用の静止画や寸法入り図面も用意しておきたい。次の打ち合わせで「ダイニングの椅子を引いたときの通路」を見るなら、施主に椅子の寸法を先に聞いておく。表示するだけで終わらず、その場で通路の使い勝手を検討できる。
